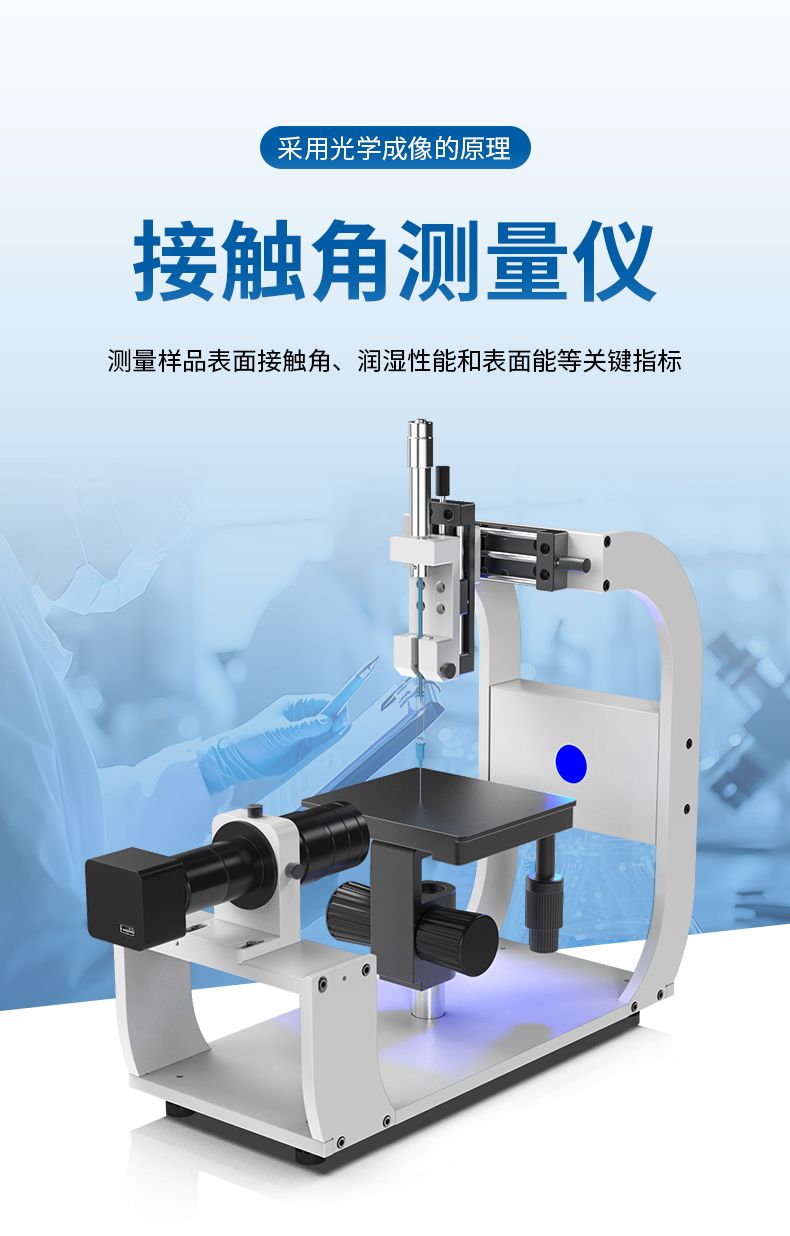

一、產品簡介

   光學接觸角測量儀是測量液體對固體材料接觸角的儀器，主要用于表征液體對固體材料表面的潤濕性能，通過光學成像獲取液滴的圖像，利用計算機軟件，通過數學模型擬合出液滴圖像的輪廓并得到接觸角或表面張力，并進行表面能計算和潤濕性分析。

二、應用范圍

接觸角測量儀廣泛應用于各個行業領域，在手機制造、玻璃制造、表面處理、材料研究、化學化工、半導體制造、涂料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表面性能的重要儀器。
（部分測試功能需要選購專門附件完成）

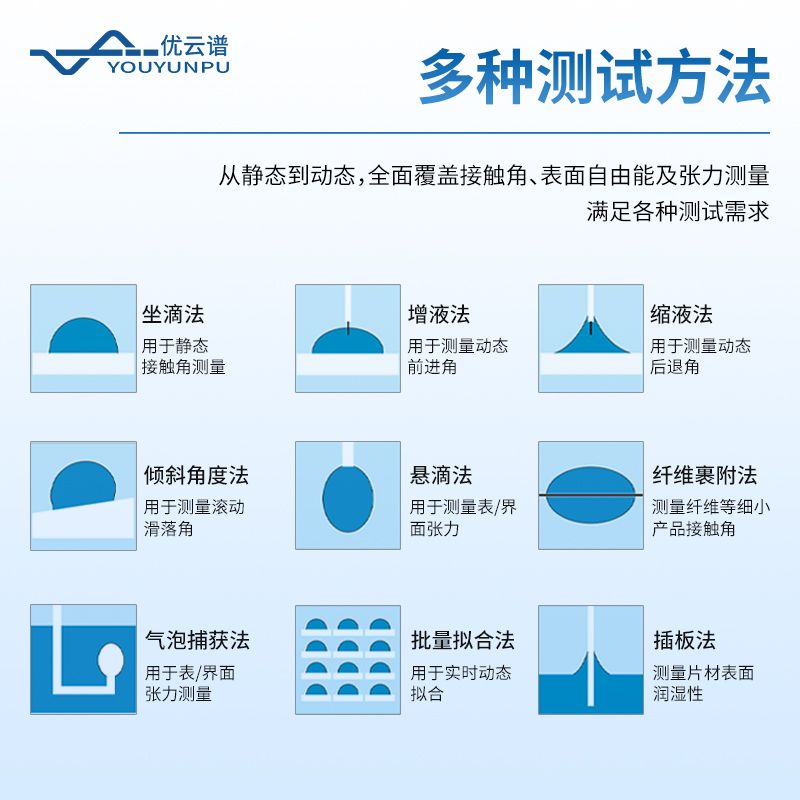

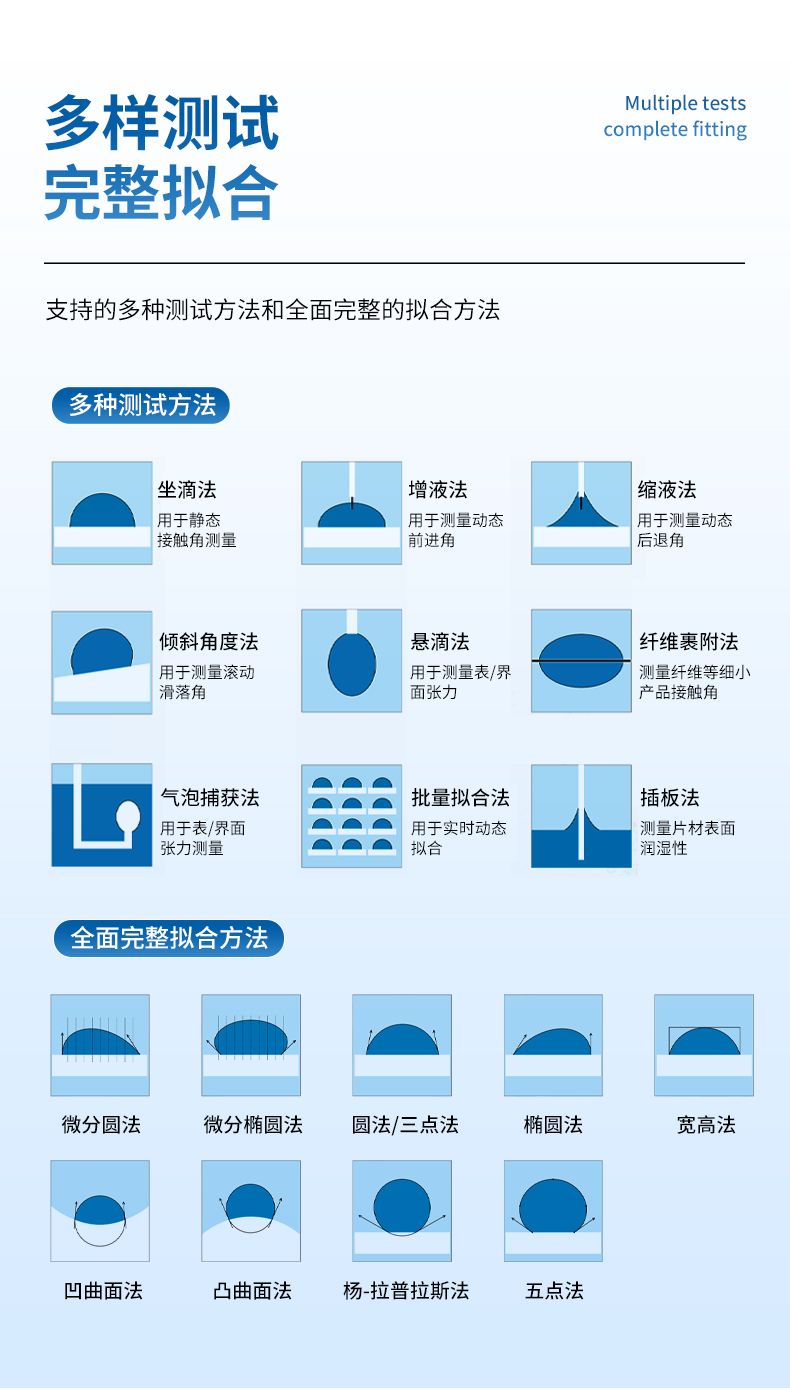

1.液體在固體表面的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；
2.材料在固體表面的前進角、后退角、接觸角滯后、滾動角、動態接觸角測量；
3.吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；
4.各種特殊材料的接觸角測量，如粉末、彎曲曲面、超疏水/超親水樣品；
5.附著滴法測試材料浸沒在液體中的接觸角測試；
6.懸滴法測量各種液體表界面張力及其極性、色散分量；
7.計算固體表面自由能（Surfacefreeenergy），及其極性色散分量分析；
8.分析液體在固體表面的粘附功（Adhersion），評估固體表面均勻性、清潔度等。

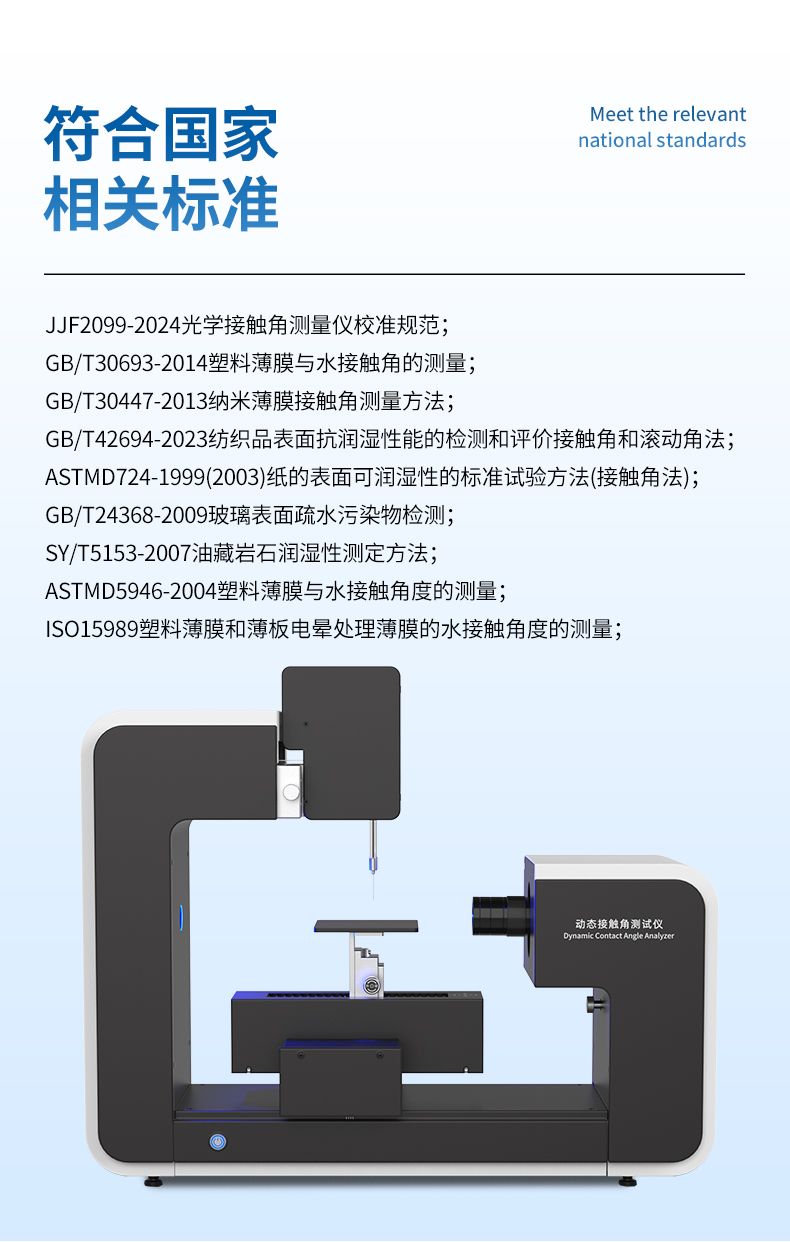

三、執行標準Executive Standard（部分標準）

1.JJF 2099-2024光學接觸角測量儀校準規范

2.GBT 30693-2014塑料薄膜與水接觸角的測量

3.GBT 30447-2013納米薄膜接觸角測量方法

4.GBT 42694-2023紡織品 表面抗?jié)櫇裥阅艿臋z測和評價 接觸角和滾動角法

5.ASTM D 724-1999（2003）紙的表面可潤濕性的標準試驗方法（接觸角法）

6.GB/T24368-2009(玻璃表面疏水污染物檢測)；

7.SY/T5153-2007（油藏巖石潤濕性測定方法）；

8.ASTMD5946-2004（塑料薄膜與水接觸角度的測量）；

9.ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）。

四、產品特點

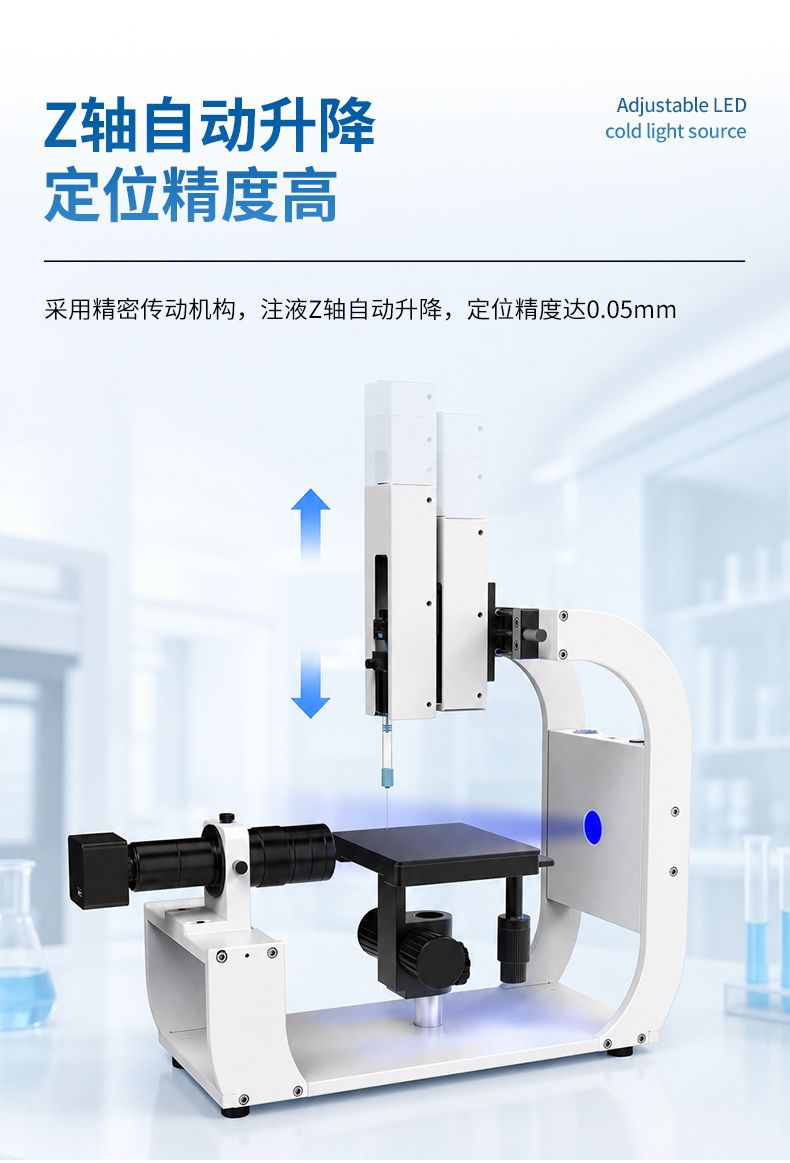

1. *全自動升降系統

采用精密傳動機構，注液Z軸自動升降，定位精度達0.05 mm，適配不同厚度樣品，操作便捷高效。

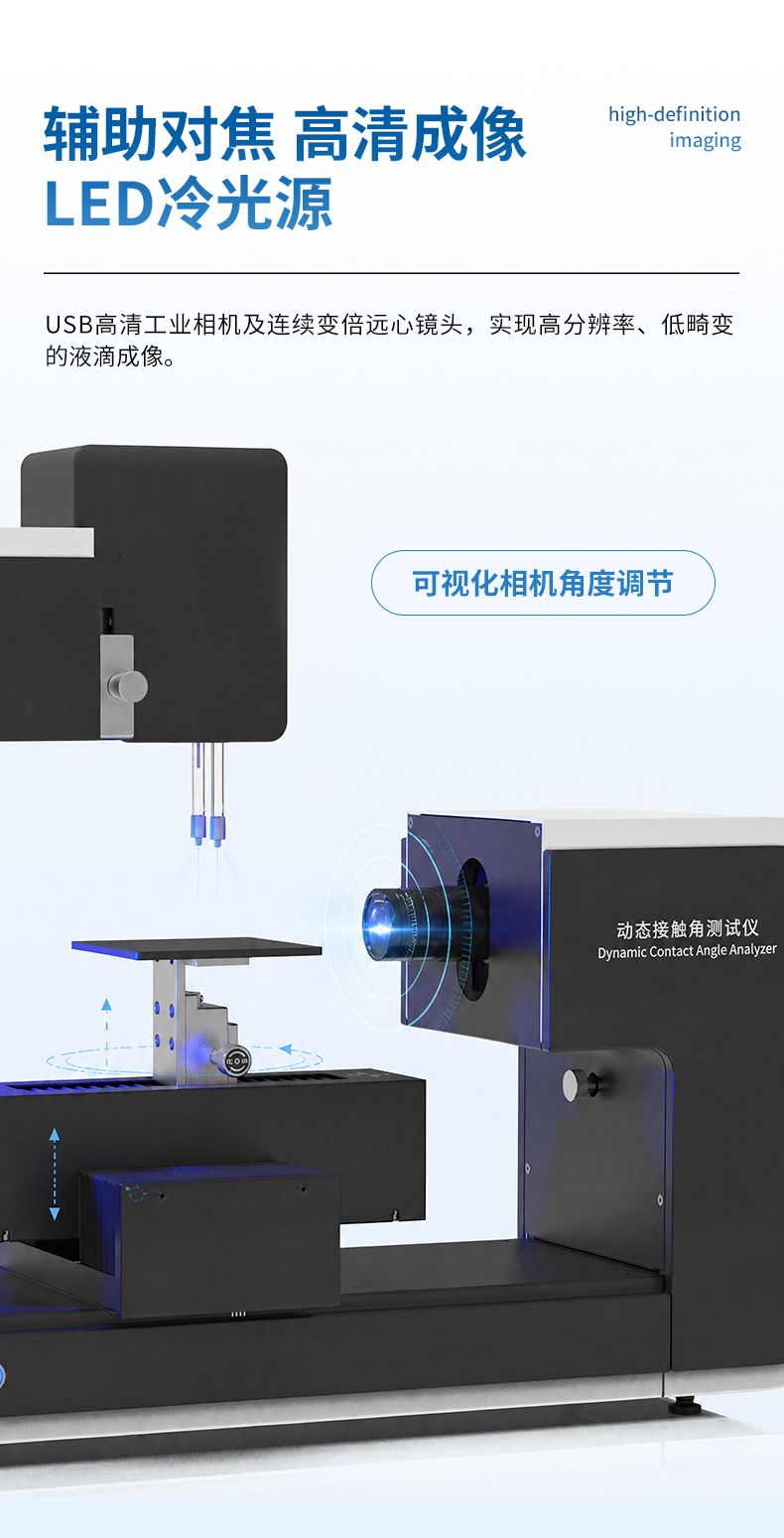

2. *輔助對焦系統

配備高靈敏度輔助對焦功能，快速鎖定清晰成像面，確保每次測量前對焦一致，提升操作便捷性與數據重復性。

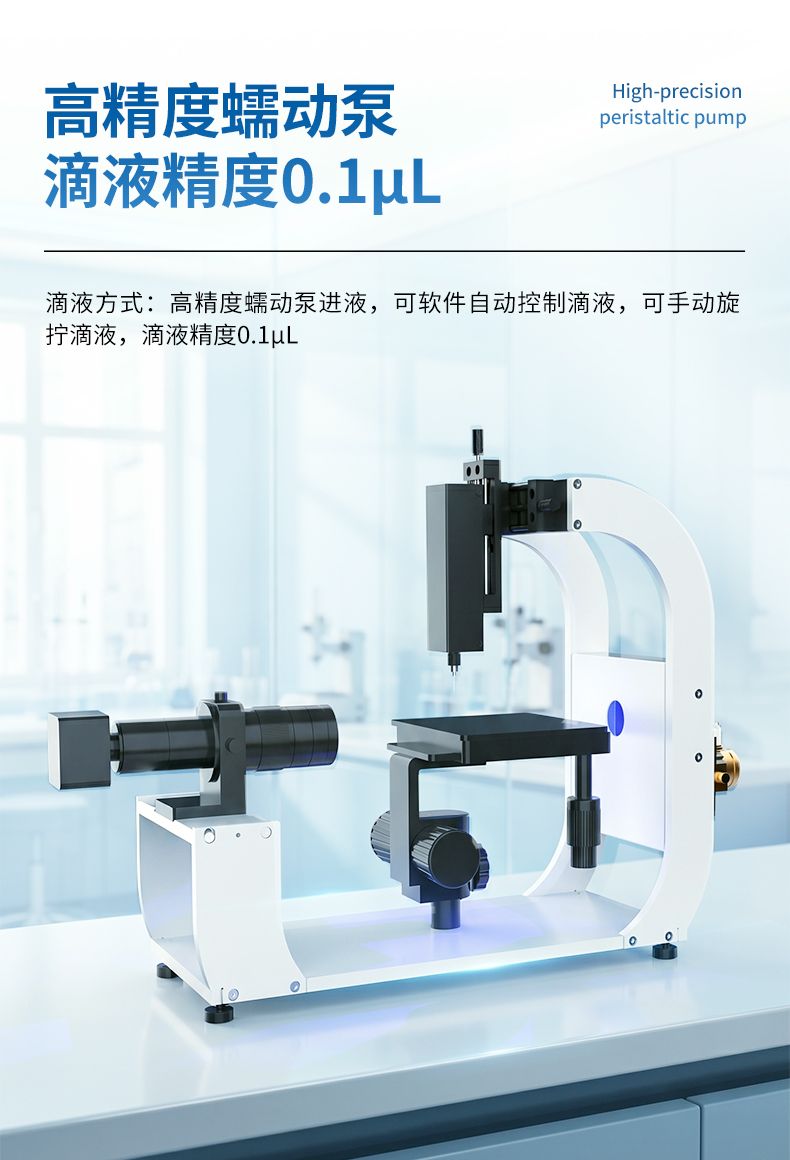

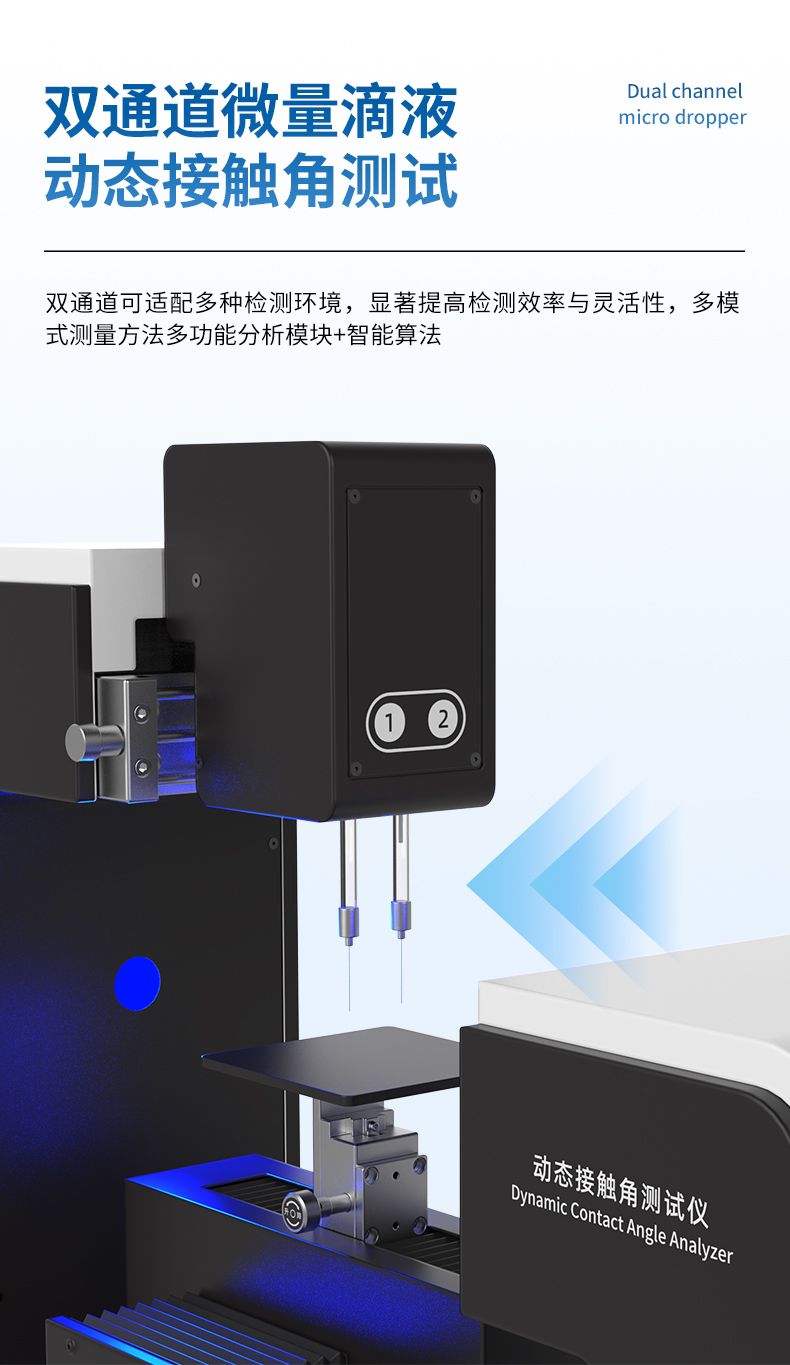

3. 高精度微量注液系統

內置自動吸注泵，軟件定量控制，注液精度0.01 μl，注液穩定重復性好。

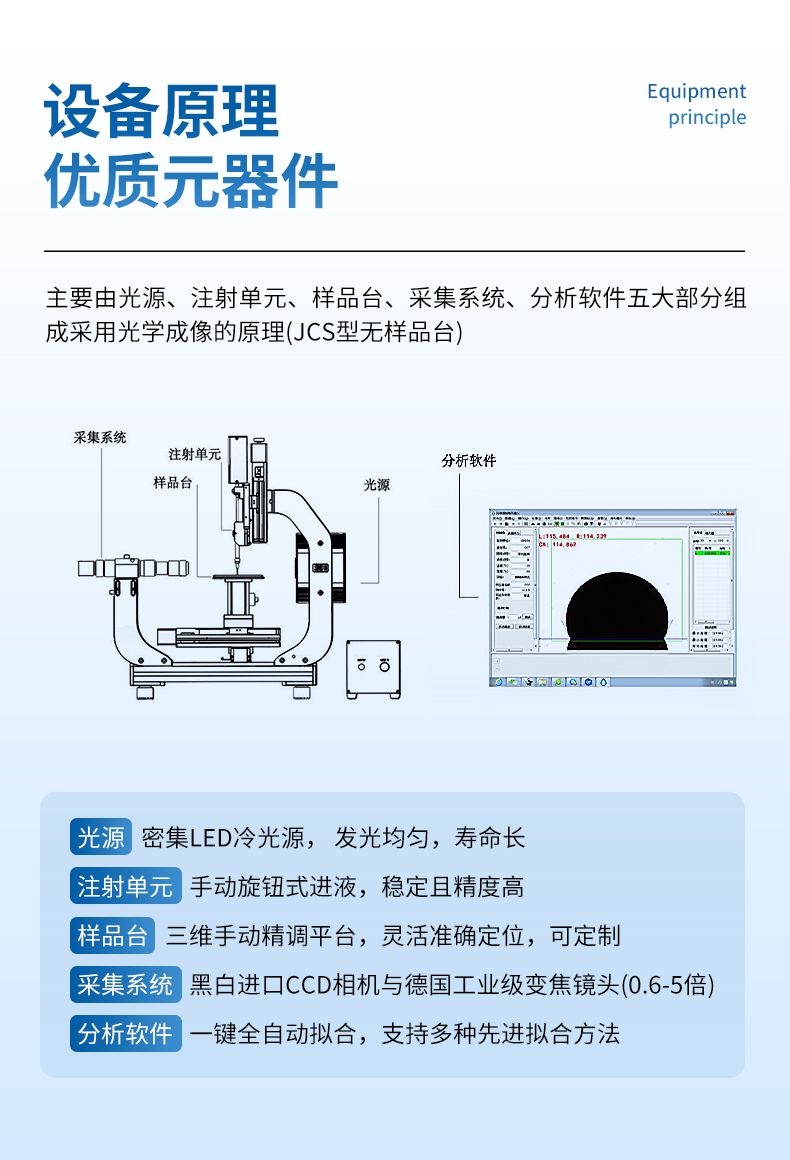

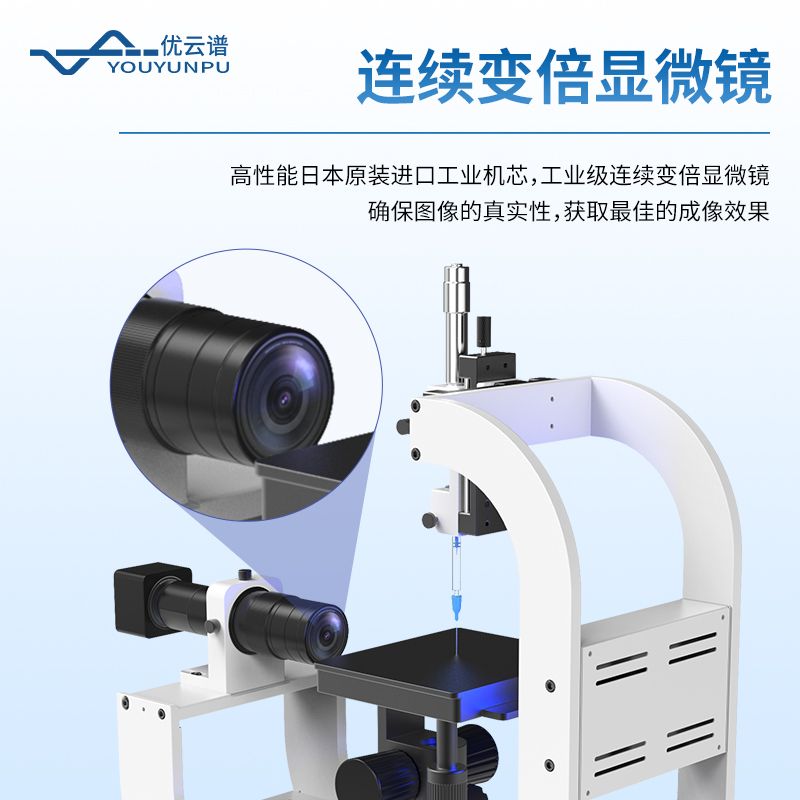

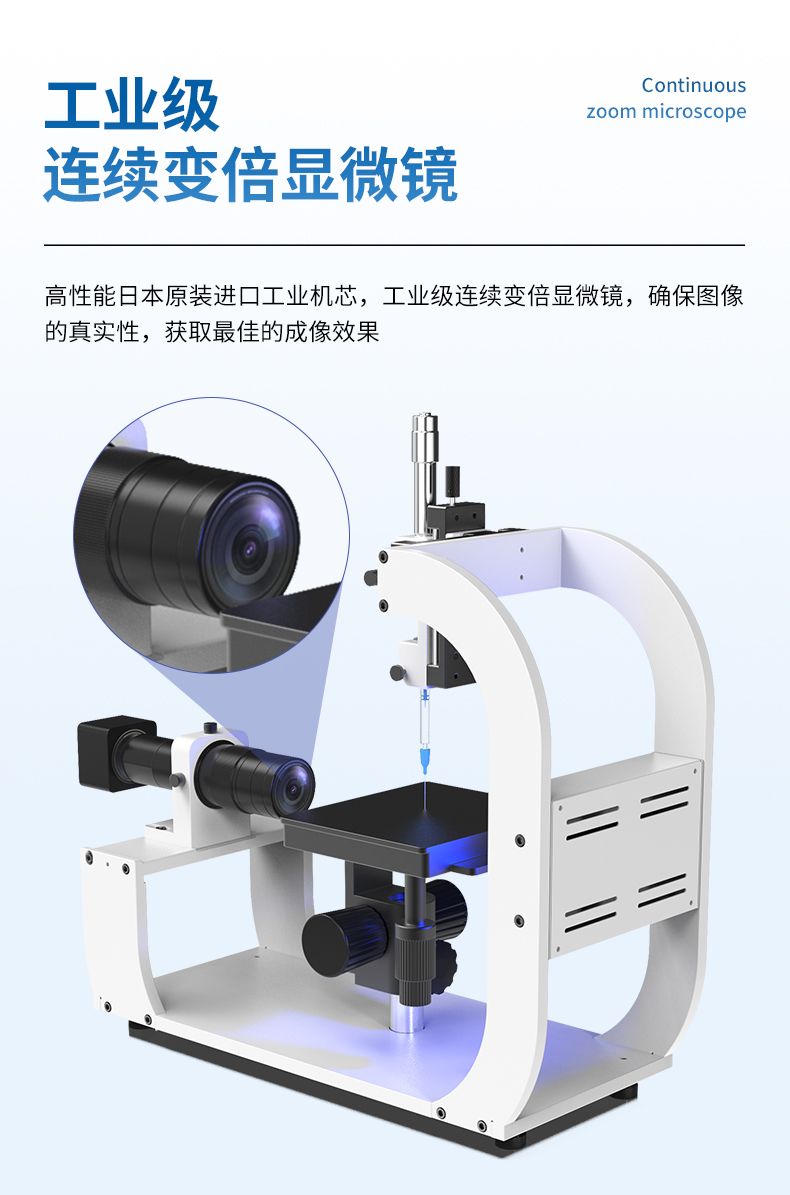

4. 高清顯微成像系統

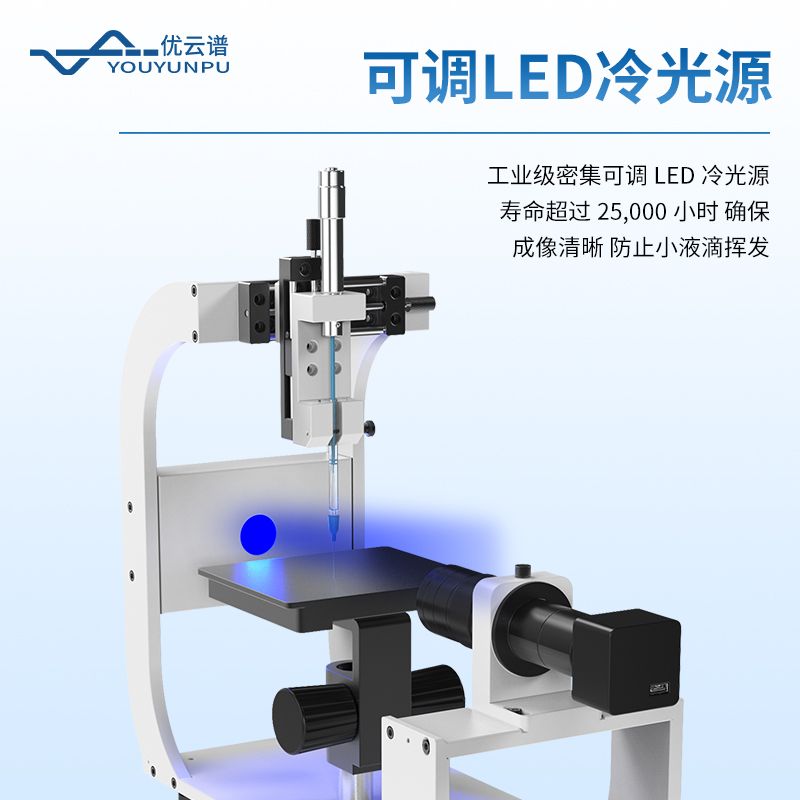

采用LED冷光源、USB工業相機及連續變倍遠心鏡頭，配合進口機芯，實現低畸變、高分辨率液滴成像。

5. 三維手動精調樣品臺

 采用三維手動精調平臺，操作靈活，定位準確，樣品臺可根據實際樣品尺寸定制。

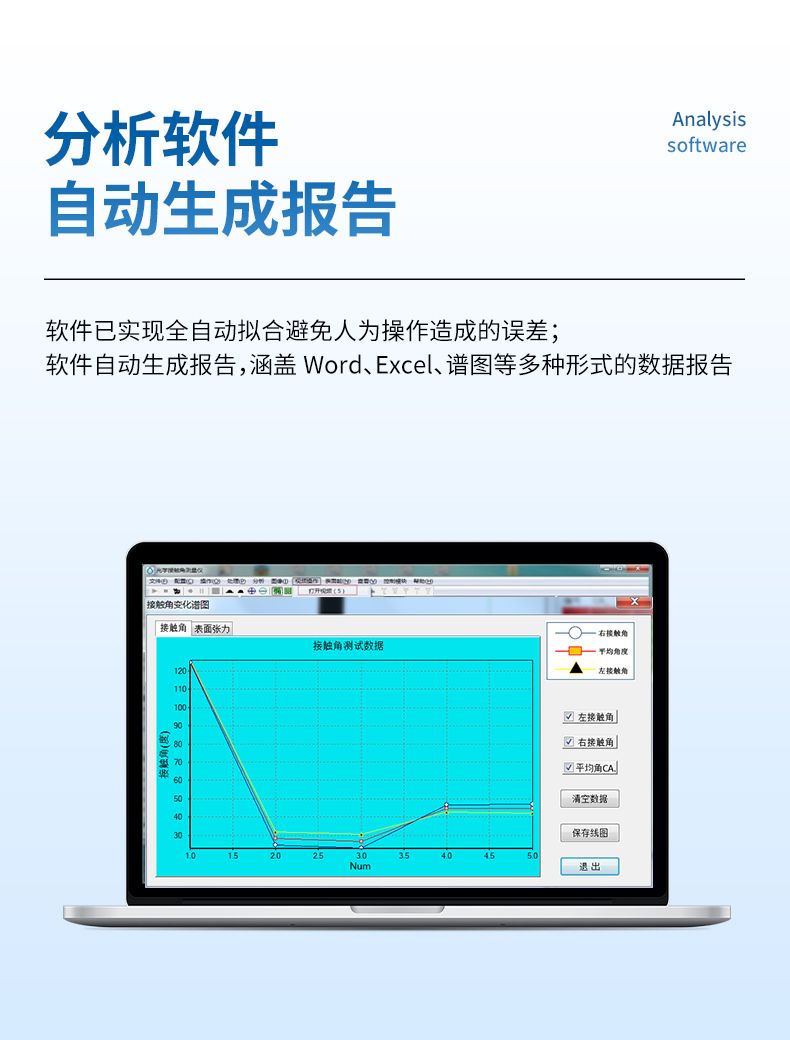

6. 全功能智能分析軟件

一鍵自動擬合（寬高法、圓擬合法、橢圓/斜橢圓擬合法、多項式擬合法、Young-Laplace擬合法等），支持接觸角、表面能、表/界面張力、前進后退角、粘附功、浸濕功、鋪展系數等多種參數的計算與分析。

7. 動態視頻批量分析

可錄制測試全過程，軟件自動批量擬合多幀圖像，連續性記錄接觸角動態變化，支持視頻連續擬合計算，適用于潤濕性測試分析。

8. 雙邊接觸角同步擬合

同時測量液滴左右兩側接觸角，更全面反映實際潤濕情況，避免單邊數據偏差。

9. 數據存儲與報告管理

內置數據庫，統一存儲管理接觸角、表面張力、表面自由能等歷史測量數據，斷電不丟失；支持隨時查看、加載數據進行分析對比，可追溯超10萬條數據；一鍵生成PDF/Excel/譜圖報告，支持批量導出。

10. 高強度穩定機架

設備內部采用高強度、高穩定性的鋁合金框架結構，顯著提升系統的機械穩定性與抗干擾能力，確保長期運行下的科研級精度。

11. 可定制擴展模塊

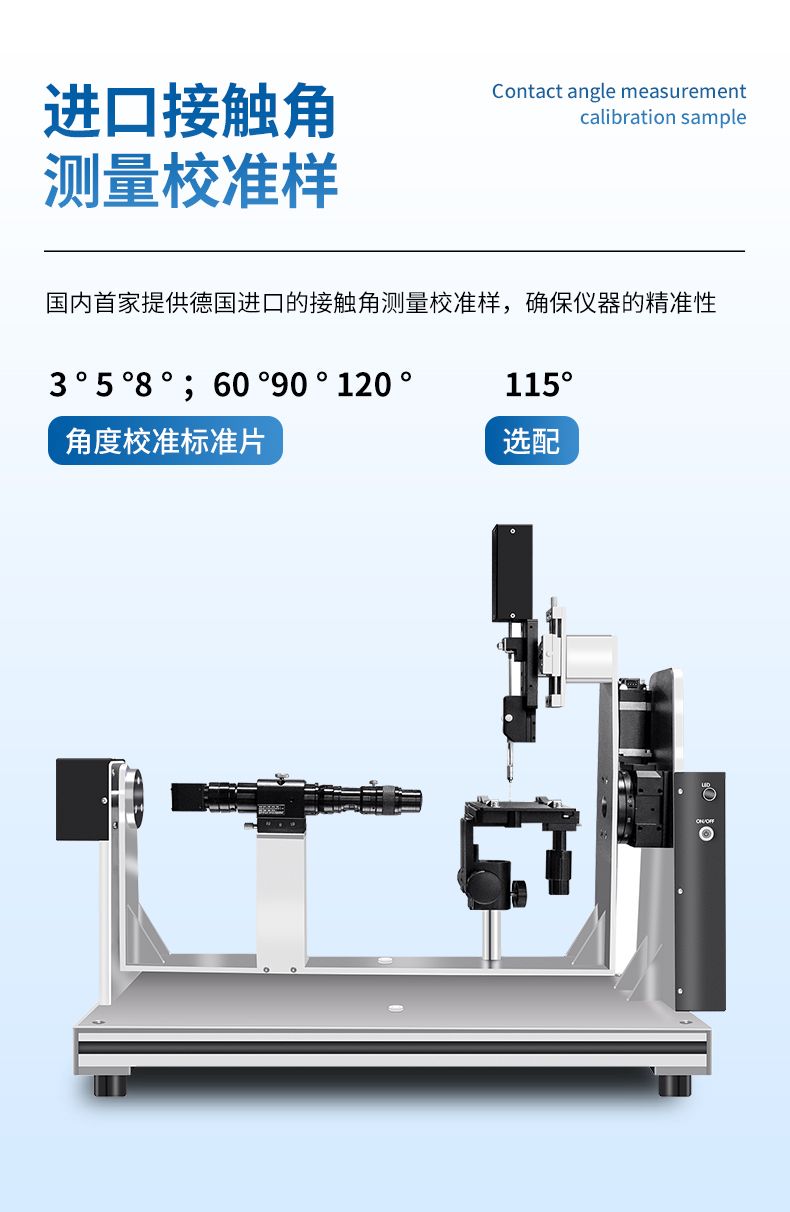

支持多種選配件，如角度校準片（3°5°10° 20°30°40°60°90° 120°）等，研發團隊可按客戶需求定制特殊功能。

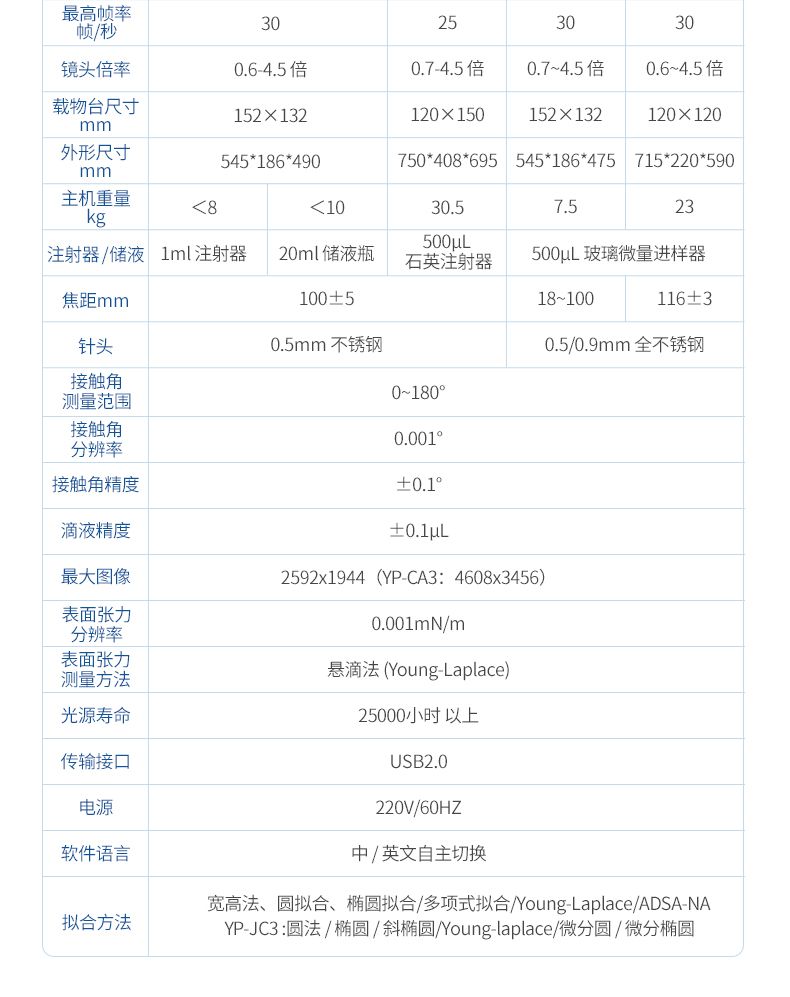

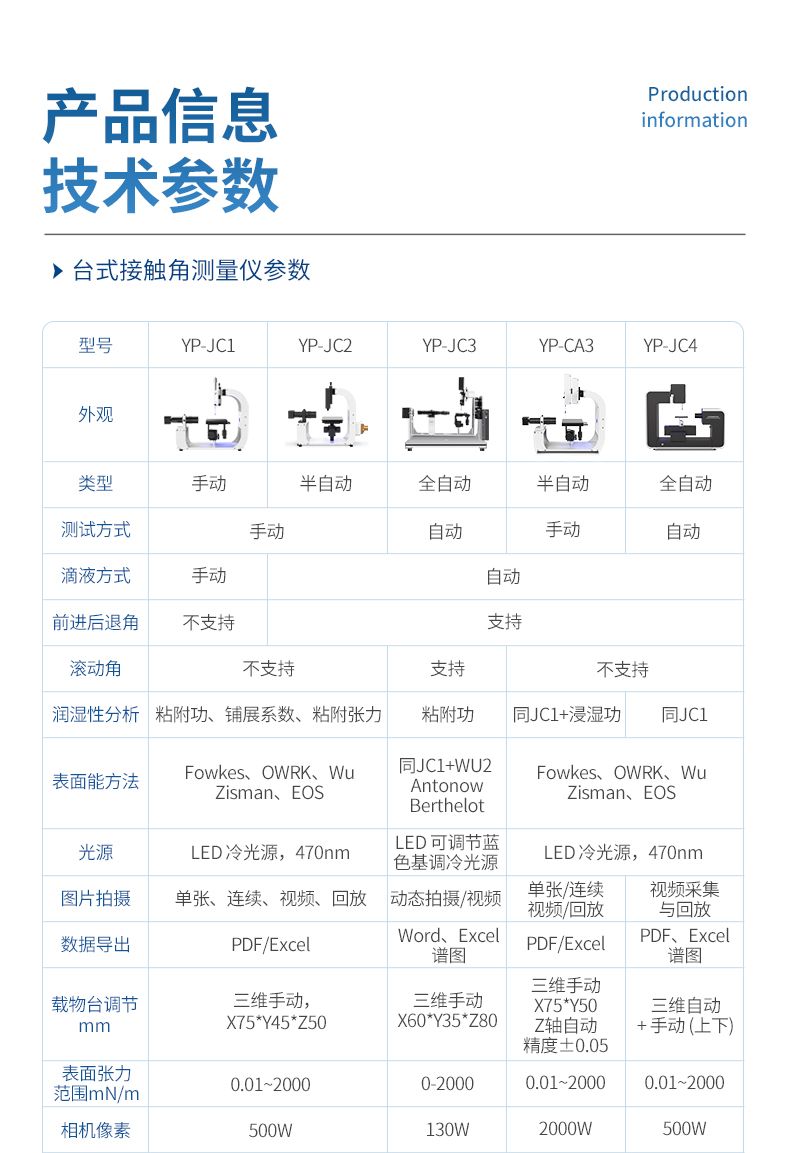

五、技術參數
